纺织品拉力材料试验机

纺织品拉力材料试验机   工作环境条件

1 在室温10⁰C～35⁰C范围内，相对湿度不大于80%；

2 在稳固的基础或工作台上正确安装，水平度为0.2/1000；

3 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4 电源电压的波动范围不应超出额定电压的±10%。

纺织品拉力材料试验机   常见故障及排除

     经过以上排查，还不能排除设备故障，请及时拨打我公司售后服务热线电话，由我公司专业技术人员协助解决，严禁用户私自打开设备进行维修，若私自打开设备进行维护，一切后果我公司不承担任何责任。

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。

组成

拉力材料试验机是由测量系统、驱动系统、控制系统及电脑（电脑系统型拉力试验机）等结构组成。

一.测量系统
1． 力值的测量

2． 变形的测量

3． 横粱位移的测量

二、驱动系统
主要是用于试验机的横梁移动，其工作原理是由伺服系统控制电机，电机经过减速箱等一系列传动机构带动丝杆转动，从而达到控制横梁移动的目的。通过改变电机的转速，可以改变横梁的移动速度。
三、控制系统
顾名思义，就是控制试验机运作的系统，人们通过操作台可以控制试验机的运作，通过显示屏可以获知试验机的状态及各项试验参数，若该机带有电脑的话，也可以由电脑实现各项功能并进行数据处理分析、试验结果打印。试验机同电脑之间的通信一般都是使用RS232串行通信方式，它通过计算机背后的串口（COM号）进行通信，此技术比较成熟、可靠，使用方便。
四、电脑
用来采集和分析数据，进入试验界面后，电脑会不断采集各样试验数据，实时画出试验曲线，自动求出各试验参数及输出报表。

耐运输颠簸性能的试验

   将试验机包装件装到载重量不小于4t的载重汽车车厢后部，以25km/h～40km/h的速度在三级公路的中级路面上进行100km以上的运输试验。

   经运输试验后，不经调修，按本标准要求全面进行检验，其结果应满足5.12的要求。

其他要求的检查

试验机的基本要求、装配质量、机械安全和外观质量应按GB/T 2611-2007第3章、第4章和第10章的要求进行实际检测或观测检查。

 型式检验

1 型式检验项目应为本标准规定的全部技术要求的所有项目。

2 有下列情况之一时应进行型式检验：

a） 新产品试制或老产品转厂生产的定型鉴定或型式评价时；

b） 产品正式生产后，其结构设计、材料、工艺及关键的配套元器件有较大改变，可能影响产品性能时；

c） 产品长期停产后恢复生产时；

d） 国家质量监督检验机构提出进行型式试验的要求时。

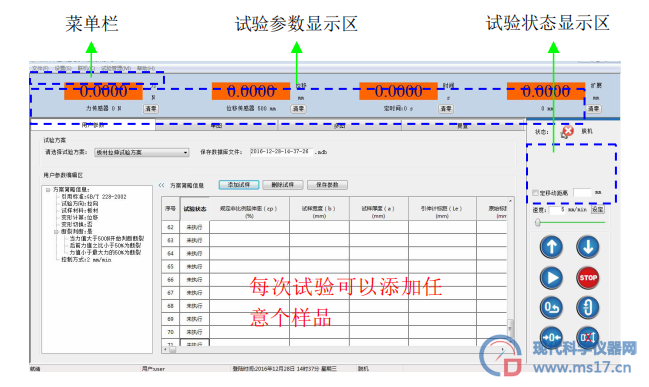

软件特点:

1、测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。

2、试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用，并可自行增修公式以提高测试数据契合性。
3、 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局) 。
4、 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、5、lb，变形单位mm、cm、inch。

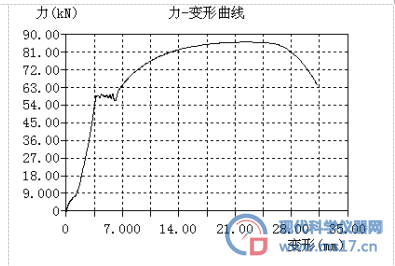

5、图形曲线尺度自动醉佳化Auto Scale，可使图形以醉佳尺度显示，并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
6、测试结果可以WORD、EXCEL格式的数据形式输出。

7、测试结束可自动存档、手动存档，测试完毕自动求算醉大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间醉大值、醉小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。
8、数据备份：测试数据可保存在任意硬盘分区。
9、软件具有历史撕裂强度测试数据演示功能。

标志

试验机应有铭牌，其内容包括：

a） 名称；

b） 型号；

c） 试验机最大容量；

d） 试验机级别；

e） 出厂日期、编号；

f） 制造厂名称或标志。

适用范围：

广泛应用于电线电缆、纺织物、防水材料、无纺布、安全带、橡胶、塑料、薄膜、钢丝绳、钢筋、金属丝、金属箔、金属板材和金属棒丝等金属材料和非金属材料及零部件产品进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验，以及一些产品的特殊力学性能试验。

试验步骤
1.拉伸试验
一是根据试样选用量程，挂好铊并对准刻线，并调整缓冲阀使之与量程范围相适应。二是打开电源，启动油泵，开启送油阀让活塞上升下降200mm，2次～3次。三是让活塞上升20mm～40mm，调指针对准零位。四是调整移动横梁至适当位置。关闭送油阀，按动夹头“开”、“夹紧”按钮，夹紧试样，必须注意使试样处于铅垂并位于中间位置。按试验要求的加荷速度调整指示盘转速。五是打开送油阀开始加荷，使指针的旋转速度与跟踪盘的速度基本保持一致。六是试样破坏后，关闭送油阀，记录试验数据，将被动针拨回零位，取下断裂的试样。七是重复二到六的内容继续下一试验。
2.抗压试验
一是根据试块选用量程，挂好铊并对准刻线，并调整缓冲阀使之与量程范围相适应。二是接通电源，启动油泵，打开送油阀使活塞上升一段，调指针对零，关闭送油阀。三是启动加载速度指示器，根据加载速度，调整指示盘以一定的转速旋转。四是放好试块。五是迅速将送油阀调到相应位置，应保持指针与指示盘同步旋转，直至试块压碎，关闭送油阀，打开回油阀。六是记录试验数据，拨回从动针。七是清除被压碎试块。八是重复四到八的内容直至所有试块做完。

试样的装夹
作拉伸试验时，先开动油泵，拧开送油阀，使工作活塞升起20mm～40mm，然后关闭送油阀，将试样一端夹于上钳口，使指针对零再调整下钳口，夹住试样下端，在夹持前，应根据试样的尺寸和形状选择相应规格的钳口，试样应夹在钳口的全长上，上下每两块钳口的位置必须对称，为了避免钳口活动，或者在滑动面上啃住或咬死，可用石墨和黄油的混合物润滑在钳口和钳口座的滑动面上。做压缩实验时，将上承压板装在油缸座底部，下承压板放在试台中央有润滑作用的凹球面座上，注意试样的中心必须与压板中心线重合，以免产生偏心力。弯曲试验，将压滚支座根据试验需要的距离用螺钉固定在试台上，二支座间的中心距离，可视试台侧面的刻度尺而定，必须以中心对称，装上压头。

应定期进行检查
一是试验机上的各部分紧固件，尤其是油管接头处螺母是否拧紧。

二是经常打开油箱左上部盖板，观察油箱中的油是否够用。

三是检查摆杆上的刀刃是否在刀承上，测力活塞顶端是否顶在小窝内，测力活塞上的小皮带是否断裂。

四是打开上盖板，检查小锤和弦线是否正常运转，齿杆来回运动是否受阻，指针转动是否灵敏。

五是接通电源后，指示灯是否亮，按动油泵开关，检查油泵运转方向是否与箭头所示方向一致。

六是检查下钳口升降限位开关是否能起作用以及下钳口电机接线是否正确。

七是开动油泵，用手搬动摆杆，当度盘主动针转动一圈并超过3%～5%（满负荷）时，油泵应自动停止。

八是检查缓冲阀是否能正常使用，用手将A铊摆杆扬起30度左右时突然放手，看摆杆是否缓慢回落。

拉力试验机也叫拉力材料试验机，或拉力机，双丝杆系列，控制、测量、操作一体化结构，融当代先进技术于一体，具有精度高、调速范围宽、结构紧凑、操作方便、性能稳定等优点。电子拉力试验机满足GB/T1040、1041、8804、9341、9647、ISO7500-1、GB16491、GB/T17200、ISO5893、ASTM D638、695、790和塑料管材等标准的要求。适用于塑料、防水材料、纺织品、纸制品和橡橡胶材料拉力试验机`胶等材料试样及制品的拉伸、压缩、弯曲、蠕变试验并配有大压盘可直接进行管材扁平压缩（压缩复原）、环刚度（抗外负荷）、蠕变比率、环抗拉强度等试验。

注意事项：

1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。

2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。

3、在开机前，操作者要首先熟悉操作方法。

我厂主要产品有：拉力材料试验机，海绵泡沫落球回弹试验机，海绵泡沫压陷硬度测验仪，海绵泡沫切割机，海绵泡沫疲劳压陷试验机，熔融指数仪，塑料滑动摩擦磨损试验机，电压击穿试验仪，塑料球压痕硬度计，马丁耐热试验仪，海绵泡沫拉伸强度试验机，介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪，低温脆性冲击试验仪，维卡热变形试验仪，哑铃制样机，阿克隆磨耗试验机，简支梁冲击试验机，悬臂梁冲击试验机，熔体流动速率仪，无转子硫化仪等。

 想了解其它相关信息，欢迎登录北京北广精仪仪器设备有限公司网站或电询我们相关人员。
