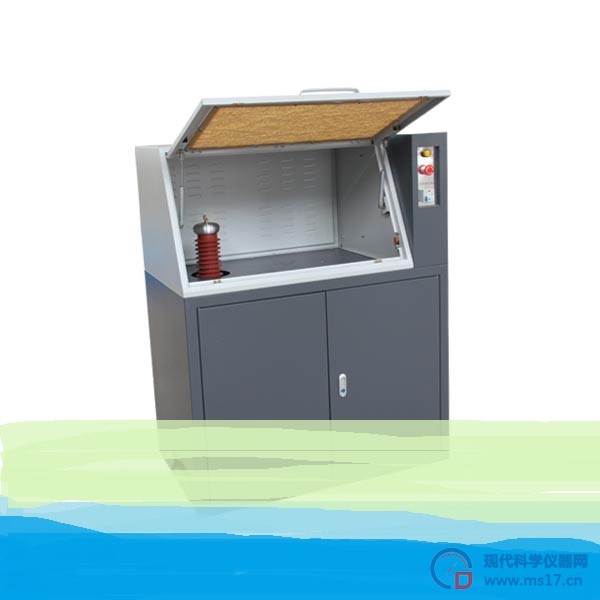

电容器纸工频电压击穿试验仪

电容器纸工频电压击穿试验仪  安全保护功能：

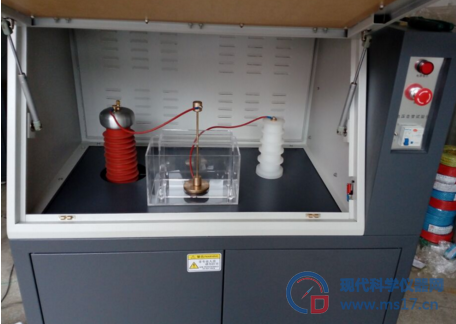

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

5、试验放电装置，电磁铁自动放电放置。

电容器纸工频电压击穿试验仪  常规型号：

       BDJC-10KV

       BDJC-20KV

       BDJC-50KV

       BDJC-100KV

       BDJC-150KV

主要配置：

1、 试验主机一台

2、 5万伏高压发生器一台

3、 全自动微电脑电压调压装置一套(串口方式)

4、 试验电极规格(紫铜)

5、 试验用油盒一只：材质为有机玻璃

6、 电磁自动放电装置一套。

7、 电压击穿计算机测控软件一套

8、 计算机一套(专用抗强干扰计算机)

9、彩色喷墨打印机一台(惠普品牌)

10、国家一级计量鉴定质检证书一份

11、产品使用说明书一份

12、合格证一份

注意事项：

1、仪器安装时应具有独立的接地线。

2、在开机前，操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间，相对湿度60％到70％之间

5、试样击穿瞬间有火花产生并伴有声响，属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7、每次进行试验前，必须检查仪器接地。

击穿场强

在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要最大的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量。

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的最低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

闪络 flashover

试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。

适用范围：

   主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

   由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内领先地位（国内唯一能达到此功能的厂家），使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。

本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

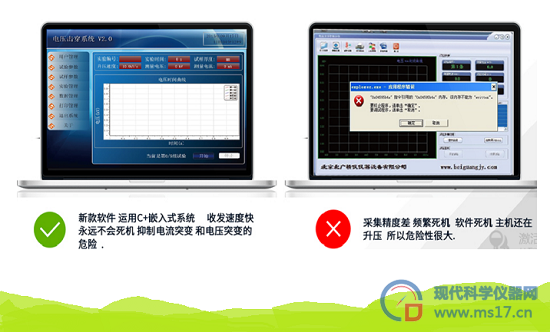

软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

技术要求：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--50 KV ;

               直流 0--70 KV ;（同类产品做到50kv)

03、电器容量： 10KVA

04、高压分级： 0--50KV 全程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)

05、升压速率：

100 V/S    200 V/S    500 V/S    1000 V/S     2500 V/S     3000 V/S (此项满足标准里面极快速升压试验要求)

备注：本产品采用的直流伺服电机加载减速机构，保证了最新标准里面关于极慢速试验和极快速试验的最新要求，（一般厂家为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中满足国标对于升压速率要求的测试设备。可以根据用户需求设定不同的升压速率

06、试验方式：

           直流试验：1、匀速升压 2、阶梯升压 3、耐压试验

           交流试验：1、匀速升压 2、阶梯升压 3、耐压试验

 注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

07、电压试验精度： ≤ 1％

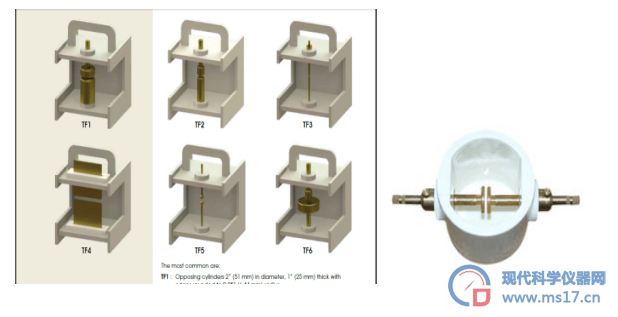

 08、电极规格：1、片材电极 ￠25mm  两个   片材电极 ￠75mm一只

                 2、管用电极          两个 、一套。

09、过电流保护装置应有足够灵敏度以保证试样击穿时在0.05S内切断电源。

10、本仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。

11、一次试验可以做5个试样。备注:(同类产品一次试验只能做一个试样)

12、耐压时间设定：0-6小时(可通过软件连续设定)

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

        第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333 电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656 电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

主要配置：（采用国内知名或进口配件）

1、 试验主机一台

2、 10万伏电压击穿试验仪高压发生器一台

3、全自动微电脑电压调压装置一套(串口方式)

4、步进电机一台

5、控制系统一套

6、电压及电流采集模块一套

7、过流保护装置一套

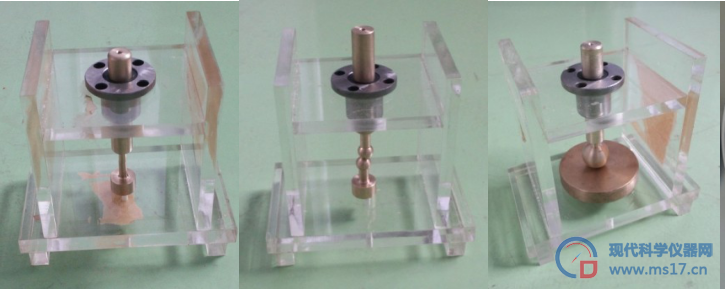

8、 试验用电极 ￠25mm两个 ￠75mm一个(可根据材料定制)

9、 试验用油盒一只：材质为有机玻璃

10、放电棒一支（使用方法：试验结束，电机归位后关掉电源开关，拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端上，手握绝缘手柄，打开试验箱玻璃门，用金属探头接触高压头即变压器端。 注意：在每次试验完成后拿出样品前都要事先完全放电，在放电时，在放电点接触停留时间超过2秒。）

11、电压击穿计算机测控软件一套

12、计算机一台

13、彩色喷墨打印机一台

14、国家一级计量鉴定质检证书一份

15、产品使用说明书一份

16、数据线一套

17、合格证一份

交直流试验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

产品特点

1、运行于WIN  XP/WIN7/WIN8系统下的独立安装软件，界面友好，操作简单

2、实验显示曲线，数据自动储存，自动查找

3、多种用途可以进行交、直流试验试验准确、可靠、安全

4、计算机控制试验过程，自动判断停止，自动复位

5、超压、过流、短路、漏电、误操作等多种保护
