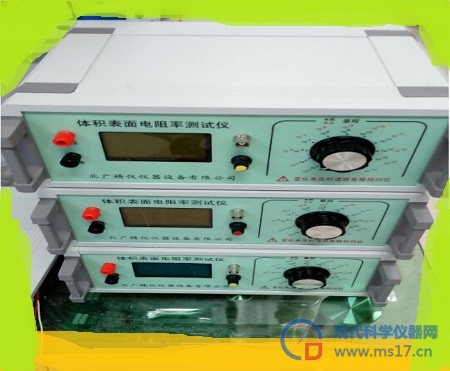

固体体积电阻率测试仪

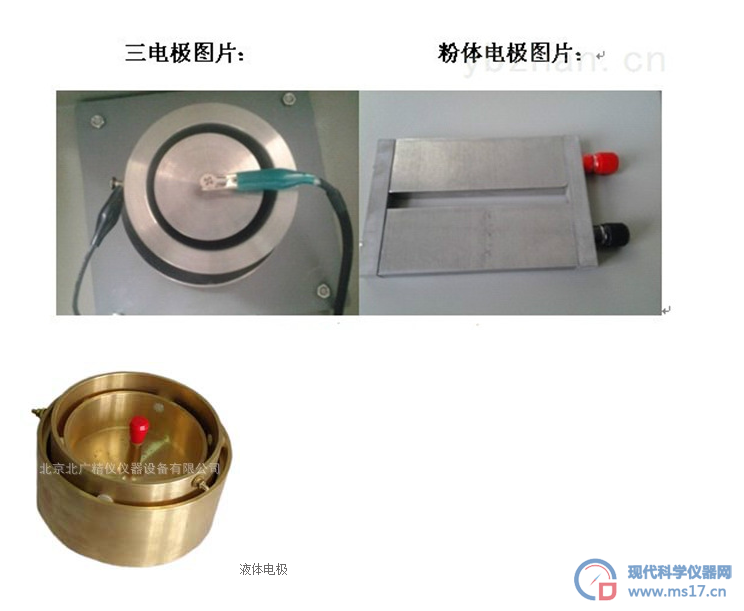

固体体积电阻率测试仪  本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

固体体积电阻率测试仪  参数

一般功能：

测量参数  绝缘电阻 R，泄漏电流 I，表面电阻 Rs，体积电阻 Rv

测试电压 1-1000v  1000个档位可以调

测试范围  电阻5*10²Ω~1*10 ¹⁶Ω（超出显示电流最大换算可到20次方）， 电阻率最高可达到10²²Ω.cm

测量方式：手动/自动两种

界面语言选择：英文/中文 两种

显示位数：4/5位  两种选择

测量模式：三种

测试速度可选择  快速 5 次/秒，慢速 1 次/秒，两种可选

回读电压精度  0.5%±1V

测试特点：带设置记忆功能 开机一键测试出结果 不用反复设置

可设定测量延时和放电延时

十种自定义测量模式可以用户自己编辑开机直接调取 满足不同材料的测试需求

量程超限显示  量程上超

输入端子  香蕉插头，BNC 插头

精度保证期  1年 根据计量证书有效期  可在全国任意检测所检测 精度保证

操作温度和湿度 0℃到40℃80%RH以下(无凝结)

存储温度和湿度 -10℃到60℃ 80%RH以下(无凝结)

操作环境  室内,最高海拔2000m

电源  电压：110V/ 220V AC 频率：47Hz/63Hz 两种供电模式

功耗  50 W

尺寸  约 331 mm x 329 mm x 80 mm

重量  约 4.1kg

This instrument can measure both ultra-high resistance and extremely weak current. The use of large-scale integrated circuit technology makes the instrument small in size, lightweight, and highly accurate. It has high accuracy, fast display, good stability, and convenient reading, and is suitable for testing the resistance value of anti-static products such as anti-static shoes, anti-static plastic rubber products, anti-static movable floors in computer rooms, as well as measuring the insulation resistance of insulation materials and electronic and electrical products. This instrument can not only measure resistance, but also directly measure current such as dark current in electronic devices.

杂散电势的消除：在绝缘电阻测量电路中，可能存在某些杂散电势，如热电势、电解电势、接触电势等，其中影响最大的为电解电势。用高阻计测量表面潮湿的试样的体积电阻时，测量极与保护极间可产生20mv的电势。试验前应检查有无杂散电势。可根据试样加压前后高阻计的二次指示是否相同来判断有无杂散电势。如相同，证明无杂散电势；否则应当寻找并排除产生杂散电势的根源，才能进行测量。

典型应用

1.硫化橡胶体积、表面电阻率测定

2.测量防静电鞋、导电鞋的电阻值

3.测量防静电材料的电阻及电阻率

4.测量计算机房用活动地板的系统电阻值

5.测量绝缘材料电阻(率)

6.光电二极管暗电流测量

7.物理,光学和材料研究

8.高分子材料表面体积电阻率测定

电阻率的测量方法和精度

1、方法：测量高电阻常用的方法是直接法和比较法.

直接法是测量加在试样上的直流电压和流过试样的电流而求得试样电阻.直接法主要有检流计法和直流放大法（高阻计法）比较法主要有检流计法和电桥法.

2、精度：对于大于10的10Ω的电阻,仪器误差应在±20%的范围内；对于不大于10的10Ω的电阻,仪器误差应在±10%的范围内.

3、保护：测量仪器用的绝缘材料一般只具有与被测材料差不多的性能.试样的测试误差可以由下列原因产生：

①外来寄生电压引起的杂散电流通渠道.通常不知道它的大小,并且有漂移的特点；

②测量线路的绝缘材料与试样电阻标准电阻器或电流测量装置的并联.

使用高电阻绝缘奢侈可以改善测量误差,但这种方法将使仪器昂贵而又笨重,而且对高阻值试样的测量仍不能得到满意的结果.较为满意的改进方法是使用保护技术,即在所有主要的绝缘部位安置保护导体,通过它截信了各种可能引起误差的杂散电流；将这些导电联接在一起组成保护系统,并与测量端形成一个三端网络.当线路连接恰当时,所有外来寄生电压的杂散电流被子保护系统分流到测量电路以下,这就可大大减少误差的可能性.

在系统的保护端和被保护端之间存在的电解电势,接触电势或热电运势较小时,均能补偿掉,使它们在测量中不引起显著误差.

Safety precautions

1. Before use, be sure to read this manual carefully and follow the instructions to operate in sequence.

2. Do not use accessories not provided by the original factory to avoid danger.

3. During testing, there is a DC high voltage output on the high voltage output end of the measuring end of this instrument, and human contact is strictly prohibited

No electric shock.

To avoid errors caused by insulation leakage of the test rod itself, the test rod connected to the measuring end of the instrument should be suspended as much as possible

Empty, not colliding with external objects.

When the insulation resistance value of the measured object is high and the pointer is unstable during measurement, the shielding end clamp of the instrument measurement line can be connected. For example, when measuring the insulation between the cable core and cable shell, in addition to connecting the two ends of the tested object to the input end and the high-voltage end respectively, the inner insulation between the cable shell and core is connected to the instrument "G" to eliminate measurement errors caused by surface leakage. The method of adding a shielding box can also be used, which involves placing the measured object inside a metal shielding box and connecting the measurement wire.

准备工作：

1、取被测液体（如：增塑剂）试样50ml。

2、试样应在温度23±2℃，相对湿度65±5%的条件下处理2小时以上。

注意事项：

1、测定电极必须放置在高绝缘的垫板上。

2、测定电极在测试前后，均应做好清洗工作，特别是三只电极的支撑件不得受到试样的污染

测试

测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。

体积电阻和表面电阻转换

在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必须把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。

条件处理和测试条件的规定:固体绝缘材料的电阻随温度、湿度的增加而下降。试样的预处理条件取决于被测材料，这些条件在材料规范中规定。推荐使用GB10580《固体绝缘材料在试验前和试验时采用的标准条件》中规定的预处理方法。可使用甘油—水溶液潮湿箱进行湿度预处理。测试条件应与预处理条件尽可能地一致，有些时候（如浸水处理）不能保持预处理条件和测试条件一致时，则应在从预处理环境中取出后在尽可能短时间内完成测试，一般不超过5分钟。

标准配置：

1、测试仪器          1台

2、.电源线            1条

3、测试电极          1套

4、使用说明书        1份

5、测试主机          1台

6、出厂测试报告      1份

7、上位机连接线      1条

8、屏蔽箱            1个

9、测试夹            1套

测试步骤：

1、测试温度23±2℃，相对湿度65±5%，无外界电磁场干扰环境中进行。

2、测试时对试样所加电压为100V~500V的直流电压，选择电压档次。

3、将试样倒入高压电极内，使液面刚好和环电极下缘全部接触为止。

4、将充分放电后的试样和电极，按固体（液体）体积及表面电阻率测试仪要求接线。

外电极（高压电极）接高固体（液体）体积及表面电阻率测试仪的高压输出端。

内电极（测量电极）接固体（液体）体积及表面电阻率测试仪的测量端。

中电极（环电极）接固体（液体）体积及表面电阻率测试仪的接地端。

5、仪器预热30分钟，稳定后调整仪器（调零），加上试验1分钟，读取电阻指示值，然后放电1分钟，再测试一次，以二次的算术平均值作为试验样品电阻指示值。

温度和湿度：固体绝缘材料的绝缘电阻率随温度和湿度的升高而降低，特别是体积电阻率随温度改变而变化非常大。因此，电瓷材料不但要测定常温下的体积电阻率，而且还要测定高温下的体积电阻率，以评定其绝缘性能的好坏。由于水的电导大，随着湿度增大，表面电阻率和有开口孔隙的电瓷材料的体积电阻率急剧下降。因此，测定时应严格地按照规定的试样处理要求和测试的环境条件下进行。

符合标准：

GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》

ASTM D257-99《绝缘材料的直流电阻或电导试验方法》

GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法

GB1672-8液体增塑剂体积电阻率的测定

GB 12014 防静电工作服

GB/T 20991-2007 个体防护装备 鞋的测试方法

GB 4385-1995 防静电鞋、导电鞋技术要求

GB 12158-2006 防止静电事故通用导则

GB 4655-2003 橡胶工业静电安全规程

GB/T  1692-2008 硫化橡胶绝缘电阻的测定

GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻

GB 13348-2009 液体石油产品静电安全规程

GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法

GB/T 18044-2008 地毯 静电习性评价法 行走试验

GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品 电阻极限范围

GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法

GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法

GB/T 24249-2009 防静电洁净织物

GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tile

GB/T 26825-2011 抗静电防腐胶

GB 50515-2010 导(防)静电地面设计规范

GB 50611-2010 电子工程防静电设计规范

GJB 105-1998-Z 电子产品防静电放电控制手册

GJB 3007A-2009 防静电工作区技术要求

GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求

试样处置

电极之间或测量电极与大地之间的杂散电流对于测试仪器的读数没有明显的影响这一点很重要。 测试时加电极到试样上和安放试样时均要极为小心，以免可能产生对测试结果有不良影响的杂散电流通道。

测量表面电阻时，不要清洗表面，除非另有协议或规定。 除了同二材料的另 一个试样的未被触模过 的表面可触及被测试样外，表面被测部分不应被任何东西触及。

主要特点

电阻测量范围宽  1×104Ω～1×1018Ω

电流测量范围为 2×10-4Ａ～1×10-16Ａ

体积小、重量轻、准确度高

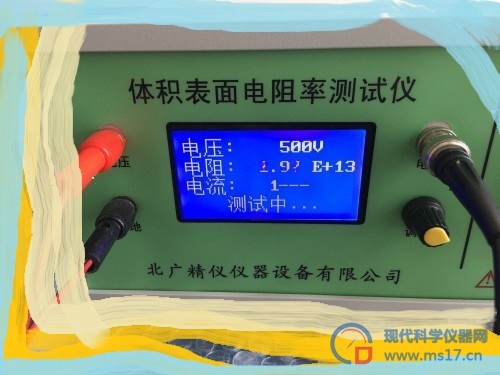

电阻、电流双显示

性能好稳定、读数方便

所有测试电压(100/250/500/1000V) 测试时电阻结果直读，免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。既能测超高电阻又能测微电流

体积电阻

在测试以前应使试样具有电介质稳定状态。为此，通过测量装置将试样的测量电极1和3短路 （图la）），逐步增加电流测量装置的灵敏度到符合要求，同时观察短路电流的变化，如此继续到短路电 流达到相当恒定的值为止，此值应小于电化电流的稳定值，或者小于电化100min的电流。由于短路电 流有可能改变方向，因此即使电流为零，也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时（可能需要几小时），记下Io的值和方向。

然后加上规定的直流电压井同时开始记时。除非另有规定，在如下每个电化时间作一次测量： 1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果，责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态，则记录体积电阻与电化时间的函数关系。

作为验收试验，按照有关规范的规定，使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。

注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。

设备维修服务：

我公司产品自用户现场调试验收合格后 1 年内免费保修，终身维护。在1 年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。
