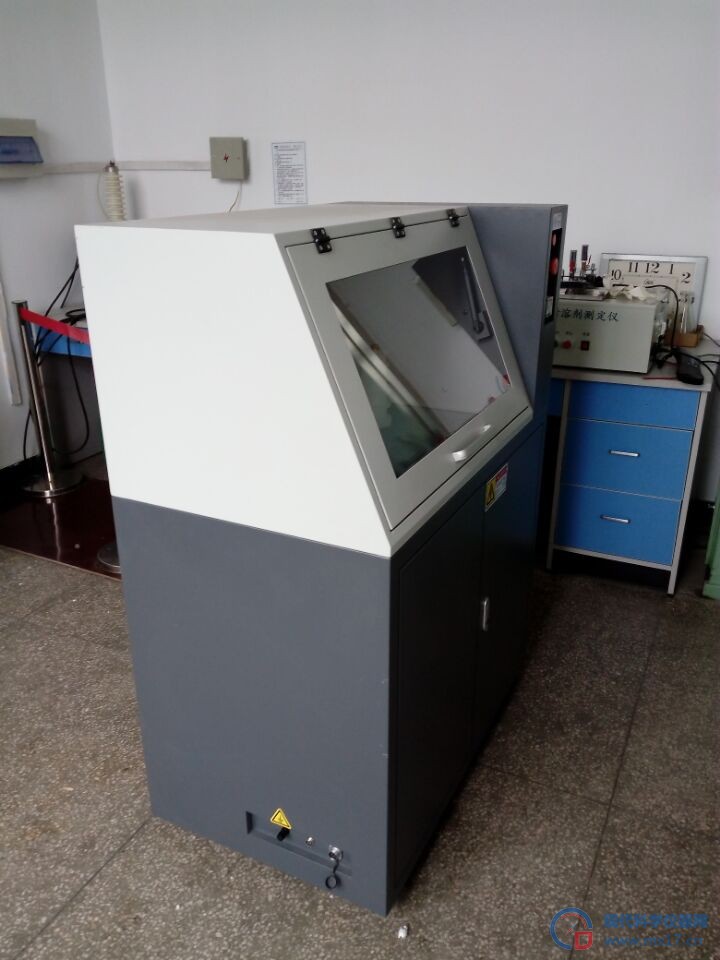

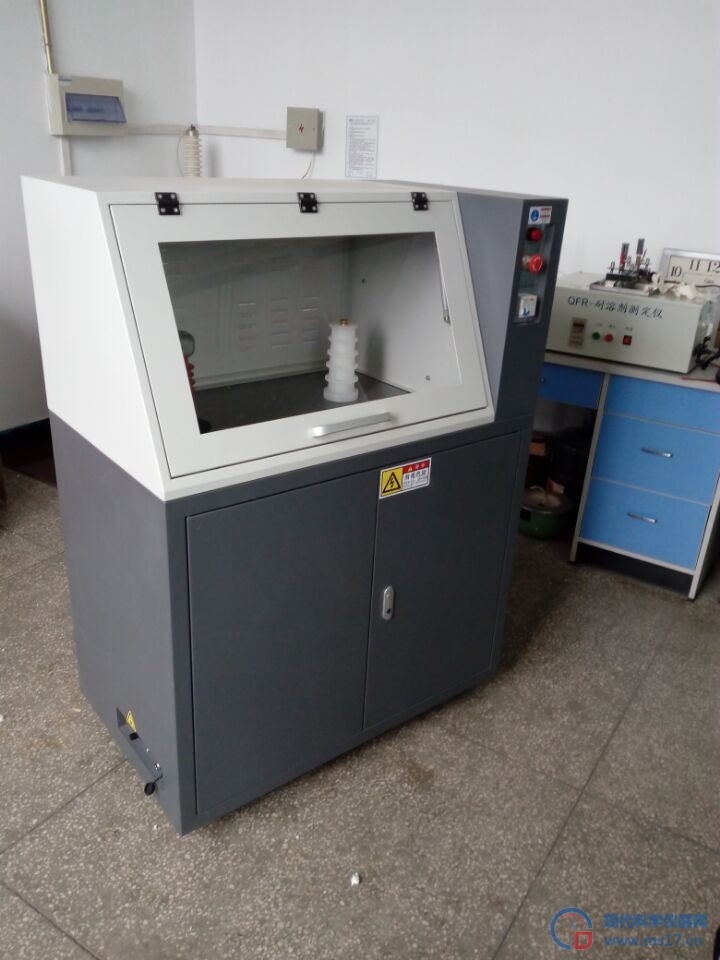

绝缘介电强度试验仪

绝缘介电强度试验仪  气体电介质击穿

在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.

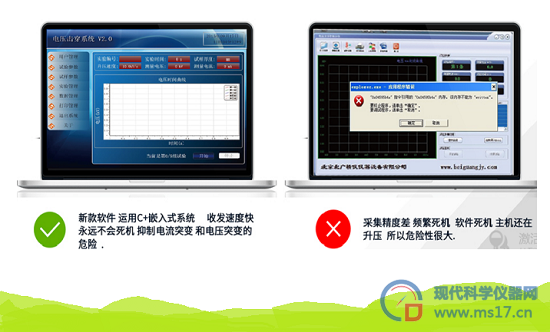

绝缘介电强度试验仪  软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据最高可高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。

击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。

满足标准：

仪器依据以下标准中对击穿电压部分的要求制造

GB/T 1408-2006 绝缘材料电气强度试验方法

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验方法

HG/T 3330绝缘漆漆膜击穿强度测定法

GB12656 电容器纸工频电压击穿试验方法

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

击穿电压breakdown voltage

1.(在连续升压试验中）在规定的试验条件下，试样发生击穿时的电压。

2.（在逐级升压试验中）试样承受住的最高电压，即在该电压水平下，整个时间内试样不发生击穿。

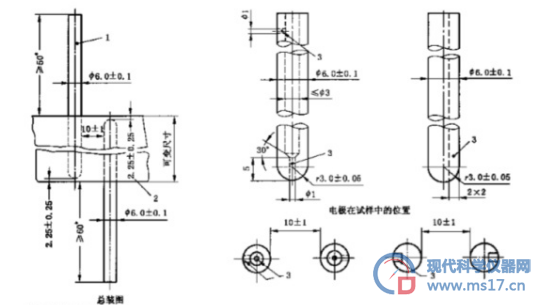

电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。

注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

技术要求：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--50 KV ;

               直流 0--70 KV ;（同类产品做到50kv)

03、电器容量： 10KVA

04、高压分级： 0--50KV 全程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)

05、升压速率： 100 V/S    200 V/S    500 V/S    1000 V/S     2500 V/S     3000 V/S (此项满足标准里面极快速升压试验要求)

备注：本产品采用最先进的直流伺服电机加载减速机构，保证了最新标准里面关于极慢速试验和极快速试验的最新要求，（一般厂家为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中满足国标对于升压速率要求的测试设备。可以根据用户需求设定不同的升压速率

06、试验方式：

           直流试验：1、匀速升压 2、阶梯升压 3、耐压试验

           交流试验：1、匀速升压 2、阶梯升压 3、耐压试验

 注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

07、电压试验精度： ≤ 1％

 08、电极规格：1、片材电极 ￠25mm  两个   片材电极 ￠75mm一只

                 2、管用电极          两个 、一套。

09、过电流保护装置应有足够灵敏度以保证试样击穿时在0.05S内切断电源。

10、本仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。

11、一次试验可以做5个试样。备注:(同类产品一次试验只能做一个试样)

12、耐压时间设定：0-6小时(可通过软件连续设定)

绝缘介电强度试验与绝缘电阻测试

绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。

绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。

事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。

绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

电气强度 electric strength

在规定的试验条件下，击穿电压与施加电压的两电极之间距离的商。

注：除非另有规定，应按本部分5.4规定测定两试验电极之间的距离。

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

主要配置:

  1、主机一台

  2、试验电极：

  （1）试验用薄膜电极 ￠25mm两个，￠75mm一个

  （2）漆包线电极两个

  （3）管用电极两个

  3、试验用油盒两只

  4、放电棒一只

  5、试验用软件一套

  6、计算机一套

  7、打印机一台

常规型号：

BDJC-10KV（1万伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜，一般厚度为1-3mm

BDJC-30KV（3万伏）主要适用于橡胶，绝缘漆漆膜，聚氨酯，硫化橡胶等推荐可测厚度2-3mm

BDJC-50KV（5万伏）主要用于电缆纸，电容器纸，云母，陶瓷，推荐可测厚度为2-3mm

BDJC-100KV（10万伏）适用于玻璃，层压材料，橡胶，树脂，推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 适用于塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料,推荐可测厚度为1-6mm

注意事项：

1、仪器安装时应具有独立的接地线。

2、在开机前，操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间，相对湿度60％到70％之间

5、试样击穿瞬间有火花产生并伴有声响，属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7、每次进行试验前，必须检查仪器接地。

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

试验方式：

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

交直流试验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

安全防护措施：

   本仪器具有多重防护措施，保证操作人员的人身安全

1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。

2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为

   在零位

3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，

   自动终止并归零

4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零

5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零

6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位

7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，

   增长使用寿命

8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。

9、独立接地保护

10、短路保护

11、软件误操作保护

12、漏电保护

13、实验结束放电保护

售后服务

一、安装调试：协助试验机的安装，负责试验机的运输、调试。

二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。

四、软件升级：终生免费提供新版本控制软件。
