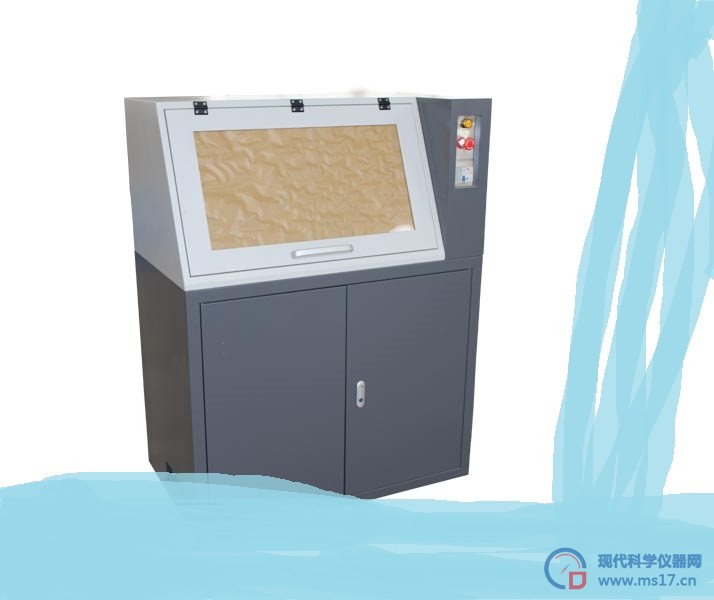

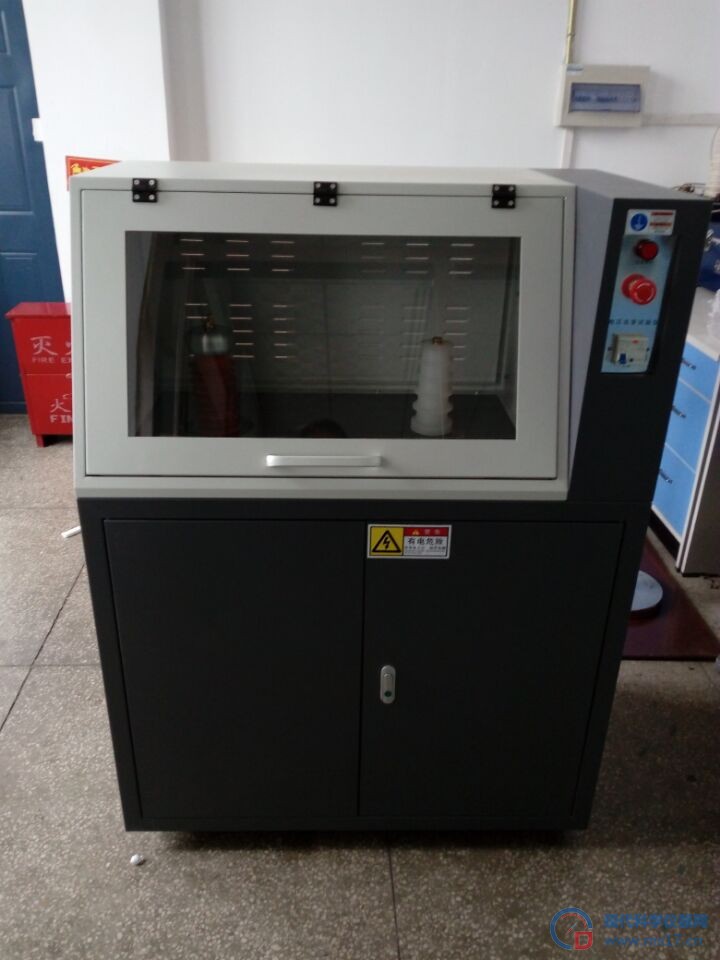

绝缘试样50KV电压击穿测试仪

绝缘试样50KV电压击穿测试仪  固体电介质击穿

导致击穿的最低临界电压称为击穿电压.均匀电场中,击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强,又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中,击穿电压与击穿处介质厚度之比称为平均击穿场强,它低于均匀电场中固体介质的介电强度.固体介质击穿后,由于有巨大电流通过,介质中会出现熔化或烧焦的通道,或出现裂纹.脆性介质击穿时,常发生材料的碎裂,可据此破碎非金属矿石.

固体电介质击穿有3种形式 :电击穿,热击穿和电化学击穿.

电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下,电介质内部热量积累,温度过高而导致失去绝缘能力.电化学击穿是在电场,温度等因素作用下,电介质发生缓慢的化学变化,性能逐渐劣化,最终丧失绝缘能力.固体电介质的化学变化通常使其电导增加 , 这会使介质的温度上升,因而电化学击穿的最终形式是热击穿.温度和电压作用时间对电击穿的影响小,对热击穿和电化学击穿的影响大;电场局部不均匀性对热击穿的影响小,对其他两种影响大.

绝缘试样50KV电压击穿测试仪  制造和检验标准

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

第2部分：对应用直流电压试验的附加要求》

3、JJG 795-2004 《耐电压测试仪检定规程》

适用的试验方法标准

1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

2、GB/T3333《电缆纸工频击穿电压试验方法》

3、GB12913-2008《电容器纸》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

适用范围

     电击穿试验仪主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

试验方法

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

仪器特点

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

 媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

主要配置：

1、试验主机一台              5万伏高压发生器一台

2、电磁自动放电装置一套。     电压击穿计算机测控软件一套

3、全自动微电脑电压调压装置一套(串口方式)

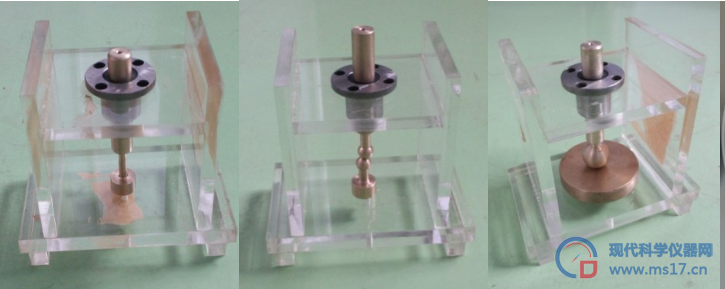

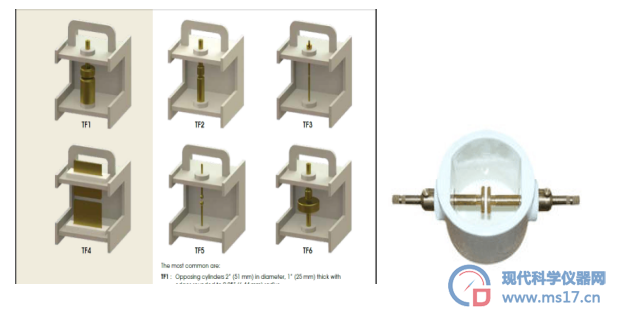

4、试验电极规格(紫铜)         计算机一套(专用抗强干扰计算机)

5、试验用油盒一只：材质为有机玻璃     国家一级计量鉴定质检份

6、产品使用说明书一份            合格证一份

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

技术要求：

01、试验方式：1、绝缘试样空气中试验2、绝缘试样浸油中试验

02、输出电压： 交流 0--50 KV

                   直流0—50 KV

03、主机尺寸：长宽高约700*800*1500（MM）

04、击穿最大输出电流：100mA  30mA （可调换）

05、高压分级： 0--5KV； 0-10KV；0-30KV; 0-40KV; 0-50KV,0-50KV;

06、升压速率： 10V/S 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

07、电器容量： 3KVA

08、击穿判停方式：1、电压判停 2、电流判停

09、电压试验精度： ≤ 1％

10、输入电压： 交流220 V

11、黄铜电极规格： ￠25mm 两个   ￠75mm一个

12、设备重量：约120KG

13、防护罩材质：有机玻璃

产品特点：

1、采用智能集成电路进行匀速升压。

2、支持短时间内短路试验要求。

3、电压试验精度： ≤ 1％。

4、试验电压连续可调： 0--50KV。

5、电流可采集到mA级。

6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。

7、电源：220V±10%的单相交流电压和50Hz±1%的频率。

8、电流电压稳定度: 外界电源电压波动10%时

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的最大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的最小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

结构原理及性能特点：

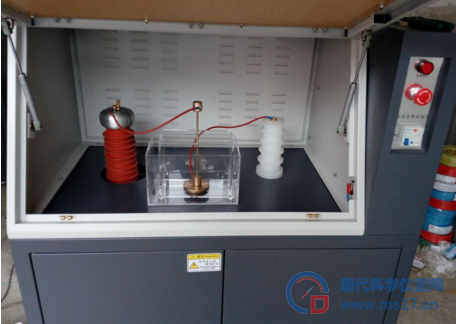

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

使用说明

试验单位：对材料进行试验检测的单位名称。

送试单位：送材料检测的单位名称 。

试验方式：选择进行“交流试验”或“直流试验”。

试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。

试验人员：输入检测人员姓名。

试验温度：输入试验温度。

试验湿度：输入试验湿度。

设备型号：显示机器型号，此处不可变。

执行标准：选择所使用的标准。

试验介质：选择试验介质，或可以自己编辑写入。

电极形状：输入电极形状。

电极尺寸：输入电极尺寸。

使用量程：选择使用量程，分为10KV   20kV  50kv

峰降电压：用于判断材料是否击穿，必须输入项。一般为0.1

初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。

升压速度：选择升压的速度，控制在试验过程中升压的快慢。

梯度电压：用于梯度耐压试验，设置每次升压的梯度值。

梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间。

终止电压：设置在试验过程中电压的上限值。

试样制备：设置试样的制备信息。

材料名称：设置试验材料的名称。

试验时间：选择试验时期，或写入试验日期和时间。

报告编号：设置报告编号信息。

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪   主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。

击穿场强

在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要最大的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量。

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

公司承诺：

1.购机前，我们专门派技术人员为您设计的流程和方案

2.购机后，将免费指派技术人员为您调试安装

3.验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

4.常年供应设备的易损件及耗品确保仪器能长期使用

5、售后管理：我公司实现计算机化管理，实行客户定期电话回访制度，定期复查设备的工作情况，定期电话指导用户对设备进行保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护

6、物流情况：及时提供货源，确保全国范围内2-10内到货，持续稳定地为代理商做全面服务工作，提供合理的运作空间。公司有专业的技术人员为您安装指导。

7、整机保修一年，产品终身维护。

8、安装培训:仪器包装内附有说明书，专业培训人员为客户指定操作者讲解仪器正常操作流程、操作注意事项及仪器的日常维护要求；也可以根据客户要求提供上门培训服务。
