50KV交流电压击穿测试仪

50KV交流电压击穿测试仪  电气强度 electric strength

在规定的试验条件下，击穿电压与施加电压的两电极之间距离的商。

注：除非另有规定，应按本部分5.4规定测定两试验电极之间的距离。

50KV交流电压击穿测试仪  交直流实验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为：硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。

适用范围：

     主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

   由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电压击穿试验仪电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。    能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

闪络 flashover

试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。

满足标准：

满足GB1408.1-2006《绝缘材料电气强度试验方法，第1部分；工频下试验》 第2部分：对应用直流电压试验的附加要求》、GB/T1695-2005《 硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、HG/T 3330绝缘漆漆膜击穿强度测定法、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的最大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的最小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

注意事项：

本仪器为高压试验设备，使用时必须注意以下几点

1、仪器安装时应具有独立的接地线。

2、在开机前，操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间，相对湿度60％到70％之间

5、试样击穿瞬间有火花产生并伴有声响，属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7、每次进行试验前，必须检查仪器接地。

电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。

一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。

电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿

结构原理及性能特点：

        本设备主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样

高压变压器主要产生试样所需的直流电压，

调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，

电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，

放电系统在试验做完以后自动放电，以免产生放电对人身的危害；

基本功能：

   电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

软件功能：

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

2、可对试验数据进行编辑修改，灵活适用；

3、试验条件及测试结果等数据可自动存储；

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定；

6、试验结果数据可导入EXECL、WORD文档编辑；

7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1s内切断电源；

9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

九级安全防护措施：

(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放电

试验环境：

⑴常态试验环境：

温度为20±5℃，相对湿度为65±5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

表2    条件处理与试验环境

项目    温度（℃）    时间（h）    相对湿度( % )    注意事项

高温处理与热态试验环境    90±2

105±2

120±2

130 ± 2

155±2

180±2

200±2

220±2

250±2

275±5

320±5    ＜40h

可由试样的温度，时间与性能的关系曲线来确定

        在规定的处理条件下放入试样并开始计时。

热态试样须在试样温度达到规定的

浸蒸馏水、沸水或其他液体处理    20±5

100±5

        0.5、1、2、4、6、8、16、24、48、96    在规定的处理条件下放入试样并开始计时。

试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20±5℃

受潮处理与潮湿环境    20±5    95±3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍    1.在规定的处理条件下放入试样并开始计时。

击穿电压breakdown voltage

1.(在连续升压试验中）在规定的试验条件下，试样发生击穿时的电压。

2.（在逐级升压试验中）试样承受住的最高电压，即在该电压水平下，整个时间内试样不发生击穿。

用途

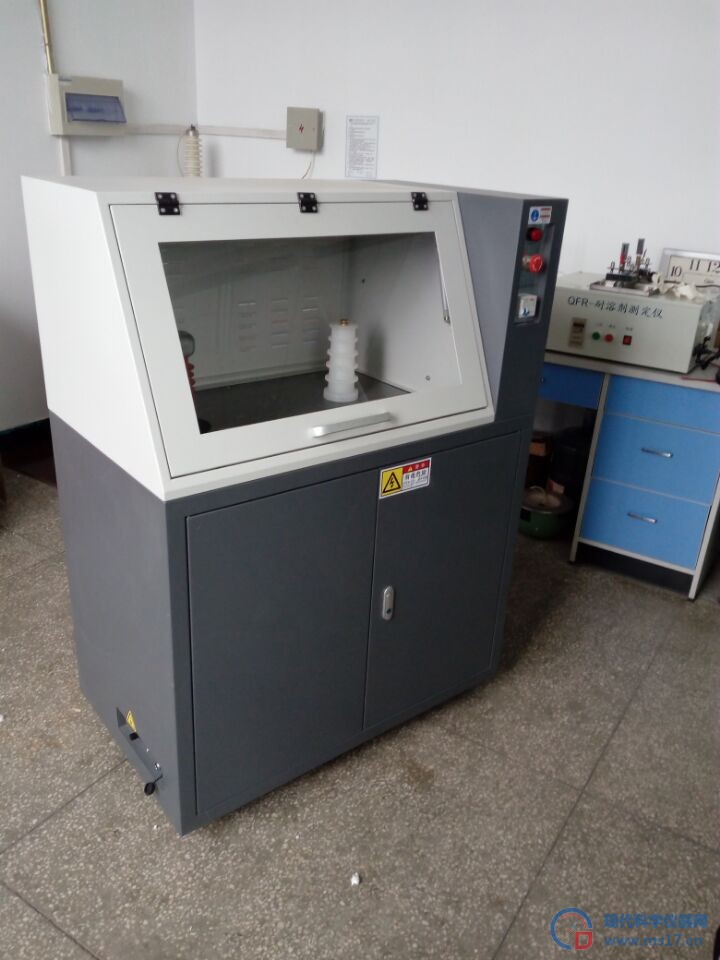

    本试验机采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

变压器绝缘油的击穿电压不合格原因有：绝缘油品质出现劣化、水分过大潮湿、杂质过多和温度变化大等。绝缘油的主要功能是冷却和绝缘，还具有消灭电路切断时产生的电弧的作用。

电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。

主要配置:

  1、主机一台

  2、试验电极：

  （1）试验用薄膜电极 ￠25mm两个，￠75mm一个

  （2）漆包线电极两个

  （3）管用电极两个

  3、试验用油盒两只

  4、放电棒一只

  5、试验用软件一套

  6、计算机一套

  7、打印机一台

常规型号：

BDJC-10KV（1万伏）一般厚度为1-3mm

BDJC-30KV（3万伏）推荐可测厚度2-3mm

BDJC-50KV（5万伏）推荐可测厚度为2-3mm

BDJC-100KV（10万伏）推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 推荐可测厚度为1-6mm
