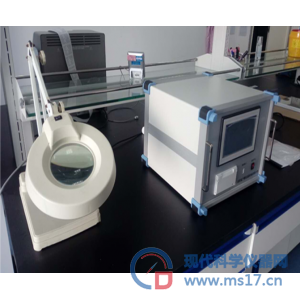

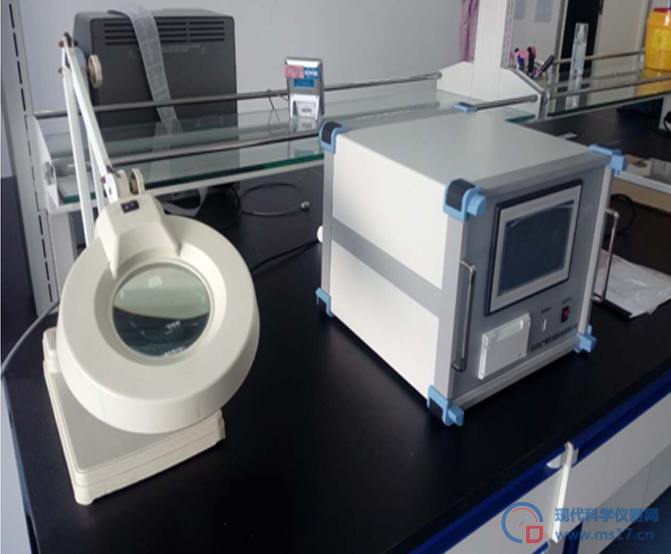

空气过滤器完整性测试仪

空气过滤器完整性测试仪  应用范围：

壹、圆片滤膜（Disc membrane）：Φ25mm至Φ300mm的各种滤膜

贰、标准折叠式滤芯 (Standard cartridge)：2.5″至40″，1芯至15芯

叁、囊式滤芯 (Capsule)

肆、小型滤芯 (Mini cartridge)

伍、空气过滤器的检测   2.5″至40″

空气过滤器完整性测试仪  维护保养

1、该仪器应保存于清洁、干燥、常温、无振动处，高温、潮湿、灰尘会使电子线路腐蚀，电子期间老化，影响仪器的正常工作，缩短仪器的使用寿命。

2、测试用接管、接插件等暂时不用时应存放于清洁的塑料袋中，以免被污染。

3、不要试图拆开仪器，非专业人员对仪器的处理会损坏仪器。

4、不要用烈性化学制品、洗涤剂或清洗剂清洗仪器。用蘸少许中性肥皂水的软布擦拭机箱。

测试原理、渗透性计算

原理是让已知粘度和密度的实验流体通过多孔试样，并测定其压降与体积流量。

本测试仪按照国家标准设计生产，渗透通量通过如下公式计算： Kv

μ为反映多孔材料特征的参数透过系数，m2；hn为气体的粘度，Pa×s；

Q 为气体流量，m3/s；L 为样品厚度，m；A 为气体通过多孔体的面

积，m2；DP 为压差，Pa；Kv 为空气中水蒸汽含量的修正系数（干燥气体时，Kv=1）。

参考标准：

GB 5249-1985 可渗透性烧结金属材料气泡实验孔径的测定

GB 1967-1996 多孔陶瓷孔道直径实验方法

完整性测试技术可用于判断过滤材料是否存在缺陷，孔洞率是否符合规格，因此广泛应用于制药企业、过滤材料生产企业和研究单位。

常见问题解决方法

1、 不能正常进行测试或操作紊乱

可能原因：

（1） 程序运行紊乱

（2） 触摸屏失灵

解决办法：

（1） 重启机器

（2） 与制造商联系维修事宜

2、 自检失败

可能原因：

（1） 仪器电路出现故障

（2） 气路连接错误

解决办法： 与制造商联系。

3、 测试中断，屏幕显示不动

可能原因： 气压突变导致控制气路频繁开关

解决办法： 与制造商联系

水浸入法测试

由于疏水性的多孔滤膜不能被水相溶液润湿，因此必须采用异丙醇/水的混合溶液、乙醇、专业润湿剂等来润湿滤膜。然而，在部分使用条件下，其他浸润剂将是不允许使用或影响生产的，这就出现了

用纯水测试的水入侵法。

水浸入法是在一定的压力下，测量挤入疏水性滤膜中的水的流量来判断滤芯的孔径。孔越小，侵入就越少。最大的侵入发生在最大的

孔。如果孔径“太大”，水就会穿透过去。在小于临界压力的测试压力作用下，水只能浸入到膜基体中而不能透过。浸入膜基体的水不会与透过膜的水相混淆，浸入是一个极为缓慢的过程，为了在下游端得到水，需要保持很长时间的压力。

冲洗浸润

1)准备好合适洁净的浸润液，亲水性滤材（如聚醚砜膜，尼龙膜，混合纤维素膜等）可 用纯水，疏水性滤材（如聚四氟乙烯膜等）可用醇类（乙醇、异丙醇等）。经过完整 性数据的对照测试，取得工艺溶液的完整性数据后，也可用工艺溶液进行湿润。对于 可进行完整性测试的滤材，过滤器制造商会提供完整性测试的数据及条件，对此项若 有疑问，可向本公司或向滤芯或滤膜的供应商咨询。

2)将滤膜或滤芯装入外壳（装膜片时必须用镊子或戴手套，以免手上油脂影响滤膜湿润性能）后，充入湿润液并使其流动，充液时要保证外壳内气体全部从排气阀中排出。

3)冲洗滤膜或滤芯的湿润液量参考下表

4) 冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

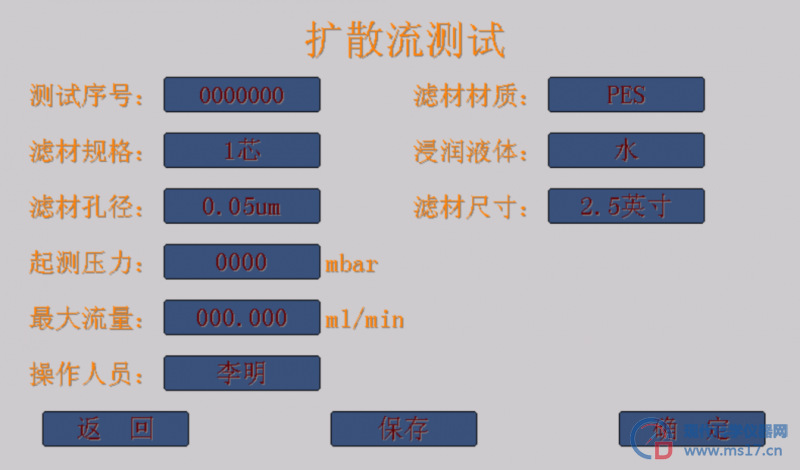

扩散流（前向流）测试

指当气体压力在滤芯起泡点值的80%时，这时还没有出现大量的气体穿孔而过，只是少量的气体先溶解到液相的隔膜中，然后从该液相扩散到另一面的气相中，这部分气体称之为扩散流。

因此本测试过程：首先通过泡点仪的微量调节阀控制气体流量，使得测试压力逐渐上升，当压力接近于泡点压力80 %时，减小微量调节阀的开度，减缓压力上升，直至压力稳定在泡点压力80 %的压力。采用气体流量计直接测试透过过滤器的流量；或者采用量筒收集过滤器透过侧的气体体积，同时采用秒表记录冒泡的时间，以此计算透过的流量，将测试的流量与过滤器厂家的值进行比较，如果小于最大流量限值，表明过滤器完好，否则需更换过滤器的滤芯。起泡点值只是一个定性的值，从开始起泡到最后的群起泡是一个比较长的过程，不能准确的定量。而测量扩散流值是一个定量值，不但能准确的确定过滤器的完整性，而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题，同时扩散流的测试压力要低于最小泡

点的压力，能起到保护滤芯、延长滤芯使用寿命的目的，这也就是为什么现在国外滤芯厂家都只用扩散流法测试完整性的原因。

准备工作

1. 将仪器安放在一平稳、清洁之工作台上。

2. 准备好 220V, 50Hz 的交流电源。

3. 备好干燥清洁的空气或氮气作为气源。

4.若用易燃液体作为浸润液时，要保持测试场地的通风。

仪器各部件的安装、连接

开箱后，按以下步骤进行安装：

   ──根据装箱单检查仪器是否齐备。

   ──确定仪器在运输过程中没有遭到损坏。

   ──拆除机箱的外包装，将其置于正确位置 。

   ──检查仪器保险丝是否装好，连接市电电缆到接线端子。

   ──根据安装图连接气源和过滤器。

   ──系统通电 。

压力保持法

滤芯被浸润后，在滤器的上游隔绝一定体积和压力的气体，当注入的气体压力接近该滤芯的起泡点值时（一般为滤芯最小泡点的80%），这时还没有出现大量的气体穿孔而过，只有少量的气体从孔道气-液界面中扩散出去，称之为扩散流（D）。

扩散流的大小为：D = (∆p·V) / (T·Pa)

其中：

D  —— 扩散流值；

∆p —— 压力衰减值；

V  —— 上游体积；

T  —— 测试时间；

Pa —— 标准大气压；

在稍早版本的机器上，还没有采用专用于测定上游体积的装置与程序，无法实现实时、精确地测定滤器绝对上游体积的功能，故无法直接求算出扩散流数值。

  一般通过测定滤器的压力衰减也可以近似替代扩散流测试方法。经过一定的时间，测量此衰减值即可判断过滤器的完整性。计算公式如下：

∆p = D·T ·Pa / V

不过由于基础理论与传感器硬件的限制以及删减了温度补偿、体积校验补偿等功能，测试数据的可靠性与灵敏度有相当大的损失。

背板介绍：

1、 电源开关，控制整台仪器的电源供给。

2、 电源插座，提供 220V 交流电源。

3、 保险丝。

4、 进气接头。

5、 出气管接头。

6、 放气接头

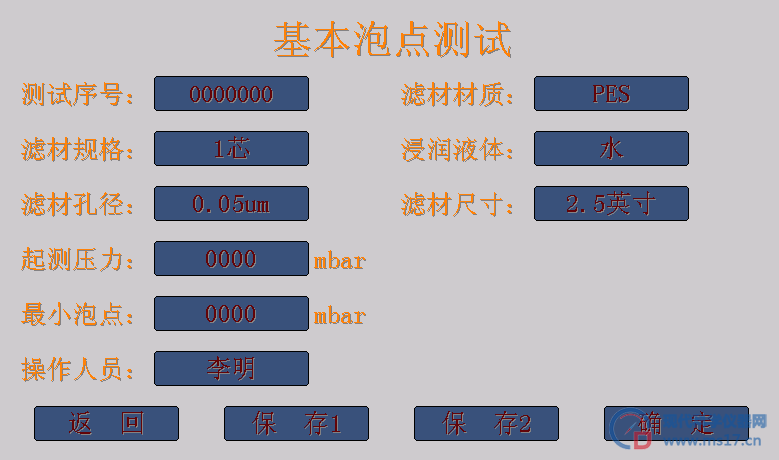

气泡点法

当多孔膜材料被合适的浸润液完全湿润后，由于液体的表面张力和相应毛细管张力的作用， 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差，要克服毛细管压力将孔道中的液体 赶走而冒出气泡，气体的压差必须增大到某一值ΔP，这个压差值就称为气泡点，其计算公式如 式 1。式 1 表明，孔径愈小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。

ΔP=K4σ cosθ / D

（ 式 1）

其中： ΔP—压差（达因/厘米 2），气泡点值

σ—浸润液的表面张力（达因/厘米）

θ—滤膜与浸润液的接触角

D—孔径（厘米）

K—孔形系数（因为真实的滤膜上的孔不是圆柱形）

气源连接

将钢瓶或气泵接至仪器进气接头，连接管接口尺寸为f6 mm，并打开减压阀，压力设置为0.3~0.6 MPa，即可进行测试。系统的最高承受压力是0.6 MPa。用f6 mm 气管将测试仪出口与组件的快接相连，

即可进行泡点测试。

如果测试泡点较小的片式过滤材料，建议将仪器后侧的缓冲罐接口，出气口接口以及组件用一个三通连接，以降低压力上升速率，方便更准确地观测泡点。

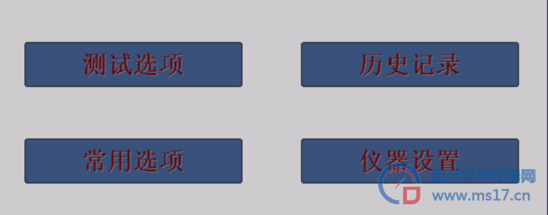

测试功能

泡点孔径、气体渗透性、滤芯及设备完整性、折叠滤芯扩散流、

耐压测试等。

完整性测试仪对过滤器的完整性测试越来越重要。完整性测试仪直接判断滤芯的性能，甚至关乎用户的人身健康。对于关键的除菌级过滤工艺而言，完整性测试是一种必要的手段，以确保过滤工艺的安全性。

通过完整性测试，可以确定过滤器自身的完整性及正确安装，可以确保工艺中安装了正确的过滤器，可以确定所安装的过滤器符合制造商提供的标准，还可以确保过滤系统的密闭性等等。

技术参数
