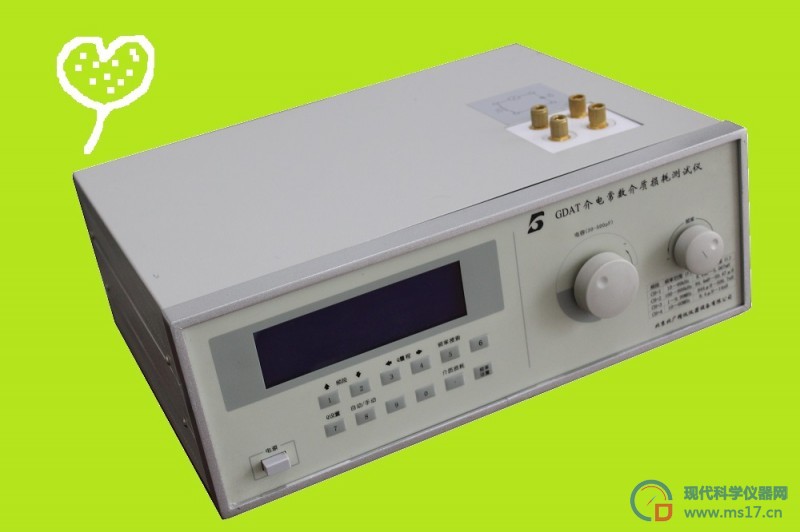

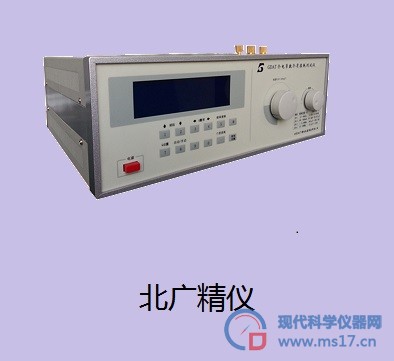

高频介电常数与介质损耗测试仪

高频介电常数与介质损耗测试仪  标称误差

高频介电常数与介质损耗测试仪  Q表正常工作条件

   a. 环境温度：0℃～+40℃；

   b．相对湿度：<80％；

   c．电源：220V±22V，50Hz±2.5Hz

频率分段

(虚拟)

10～99.9999kHz

100～999.999kHz

1～9.99999MHz

10～60MHz

测量范围及误差

    本电桥的环境温度为20±5℃，相对湿度为30％－80％条件下，应满足

下列表中的技术指示要求。

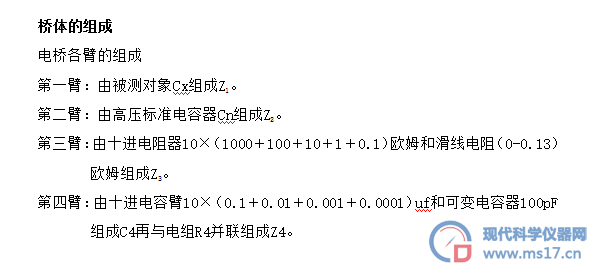

    在Cn＝100pF    R4＝3183.2（W）（即10K/π）时

    测量项目       测量范围             测量误差

    电容量Cx       40pF--20000pF      ±0.5%  Cx±2pF

    介质损耗tgd      0～1              ±1.5％tgdx±0.0001

    在Cn＝100pF      R4＝318.3（W）（即1K/π）时

    测量项目       测量范围             测量误差

    电容量Cx       4pF--2000pF      ±0.5%  Cx±3pF

介质损耗tgd      0～0.1          ±1.5％tgdx±0.0001

介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。也叫介质损失，简称介损。在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的余角δ称为介质损耗角。

损耗因子也指耗损正切，是交流电被转化为热能的介电损耗（耗散的能量）的量度，一般情况下都期望耗损因子低些好 。

高分子材料的损耗

高分子聚合物电介质按单体单元偶极矩的大小可分为极性和非极性两类。一般地，偶极矩在0~0.5D（德拜）范围内的是非极性高聚物；偶极矩在0.5D以上的是极性高聚物。非极性高聚物具有较低的介电常数和介质损耗，其介电常数约为2，介质损耗小于10-4；极性高聚物则具有较高的介电常数和介质损耗，并且极性愈大，这两个值愈高。

高聚物的交联通常能阻碍极性基团的取向，因此热固性高聚物的介电常数和介质损耗均随交联度的提高而下降。酚醛树脂就是典型的例子，虽然这种高聚物的极性很强，但只要固化比较完全，它的介质损耗就不高。相反，支化使分子链间作用力减弱，分子链活动能力增强，介电常数和介质损耗均增大。

高聚物的凝聚态结构及力学状态对介电性景响也很大。结品能抑制链段上偶极矩的取向极化，因此高聚物的介质损耗随结晶度升高而下降。当高聚物结晶度大于70%时，链段上的偶极的极化有时完全被抑制，介电性能可降至最低值，同样的道理，非晶态高聚物在玻璃态下比在高弹态下具有更低的介质损耗。此外，高聚物中的增塑利、杂质等对介电性能也有很大景响。

电容测量：1~205

     主电容调节范围：18～220pF

     准确度：150pF以下±1.5pF； 150pF以上±1%

     注：大于直接测量范围的电容测量见后页使用说明

特点：

◆ 优化的测试电路设计使残值更小

◆ 高频信号采用数码调谐器和频率锁定技术

◆ LED 数字读出品质因数，手动/自动量程切换

◆ 自动扫描被测件谐振点，标频单键设置和锁定，大大提高测试速度

标准配置：

高配Q表 一只

试验电极  一只 （c类）

电感      一套（9只）

电源线    一条

说明书    一份

合格证    一份

保修卡    一份

宏观结构不均勾性的介质损耗

工程介质材料大多数是不均匀介质。例如陶瓷材料就是如此，它通常包含有晶相、玻璃相和气相，各相在介质中是统计分布口。由于各相的介电性不同，有可能在两相间积聚了较多的自由电荷使介质的电场分布不均匀，造成局部有较高的电场强度而引起了较高的损耗。但作为电介质整体来看，整个电介质的介质损耗必然介于损耗最大的一相和损耗最小的一相之间。

介电常数,用于衡量绝缘体储存电能的性能.它是两块金属板之间以绝缘材料为介质时的电容量与同样的两块板之间以空气为介质或真空时的电容量之比。介电常数代表了电介质的极化程度，也就是对电荷的束缚能力，介电常数越大，对电荷的束缚能力越强。电容器两极板之间填充的介质对电容的容量有影响，而同一种介质的影响是相同的，介质不同，介电常数不同

测试注意事项

a．本仪器应水平安放；

b．如果你需要较精确地测量，请接通电源后，预热30分钟；

c．调节主调电容或主调电容数码开关时，当接近谐振点时请缓调；

d．被测件和测试电路接线柱间的接线应尽量短，足够粗，并应接触良好、可靠，以减少因接线的电阻和分布参数所带来的测量误差；

e．被测件不要直接搁在面板顶部，离顶部一公分以上，必要时可用低损耗的绝缘材料如聚苯乙烯等做成的衬垫物衬垫；

f．手不得靠近试件，以免人体感应影响造成测量误差，有屏蔽的试件，屏蔽罩应连接在低电位端的接线柱。

作为最新一代的通用、多用途、多量程的阻抗测试仪器，测试频率上限达到160MHz。

1 双扫描技术 - 测试频率和调谐电容的双扫描、自动调谐搜索功能。

2 双测试要素输入 - 测试频率及调谐电容值皆可通过数字按键输入。

3 双数码化调谐 - 数码化频率调谐，数码化电容调谐。

4 自动化测量技术 -对测试件实施 Q 值、谐振点频率和电容的自动测量。

5 全参数液晶显示 – 数字显示主调电容、电感、 Q 值、信号源频率、谐振指针。

6 DDS 数字直接合成的信号源 -确保信源的高葆真，频率的高精确、幅度的高稳定。

7 计算机自动修正技术和测试回路最优化 —使测试回路 残余电感减至最低，彻底根除 Q 读数值在不同频率时要加以修正的困惑。

电介质经常是绝缘体。其例子包括瓷器(陶器)，云母，玻璃，塑料，和各种金属氧化物。有些液体和气体可以作为好的电介质材料。干空气是良好的电介质，并被用在可变电容器以及某些类型的传输线。蒸馏水如果保持没有杂质的话是好的电介质，其相对介电常数约为80。

对于时变电磁场，物质的介电常数和频率相关，通常称为介电系数。介电常数又叫介质常数，介电系数或电容率，它是表示绝缘能力特性的一个系数

主要技术特性：

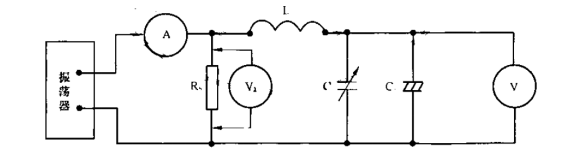

介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至最低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。

A主电容调节用传感器感应，电容读数精确,且频率值可设置。C主电容调节用步进马达控制，电容读数更加精确,频率值和电容值均可设置。A/C电容、电感、Q值、频率、量程都用数字显示，在某一频率下，只要能找到谐振点，都能直接读出电感、电容值，大大扩展了电感的测量范围，而不再是固定的几个频率下才能测出电感值的大小。A/C特有的谐振点频率自动搜索或电容自动搜索功能，能帮助你在使用时快速地找到被测量器件的谐振点，自动读出Q值和其它参数。Q值量程可手动或自动转换。

高频Q表能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。

电感测量：

a．测量范围：14.5nH~8.14H。

b．分    档：分七个量程。

      0.1～1μH，    1～10μH，    10～100μH，

      0.1～lmH，     1～10mH，     10～100mH，   100 mH～1H。

新购仪器的检查

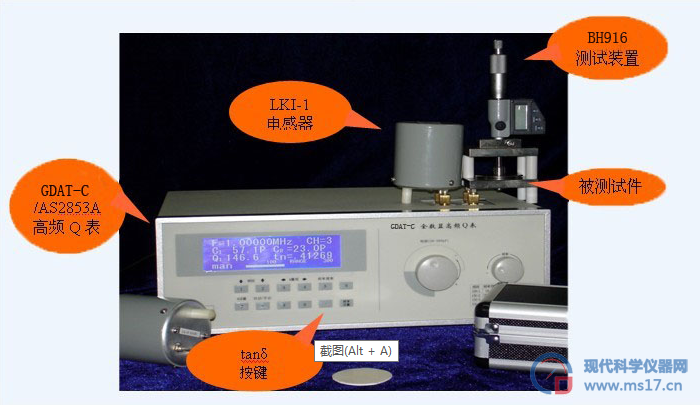

新购的仪器最好能先用LKI-1电感组，将各个电感在各个不同频率测试Q值，把测试的情况，例使用的电感号、测试频率Q读数、电容读数等多次测得数及测试环境条件逐一详细记录，并把记录保存起来，以供以后维修时作参考。

LKI-1电感组是专供测试时作辅助电感用的，不能把这些电感当作高精度的标准电感看待。随着测试环境条件不同，测得电感器Q值和分布电容可能略有不同。

2．使用和保养

高频Q表是比较精密的阻抗测量仪器，在合理使用和注意保养情况下，才能保证长期稳定和较高的测试精度。

a．熟悉本说明书，正确地使用仪器；

b．使仪器经常保持清洁、干燥；

c．本仪器保用期为18个月，如发现机械故障或失去准确度，可以原封送回本厂，免费修理。

北广产品销往北京、上海、广东、河南、浙江、河北、江苏、湖南、内蒙、山东、四川、广州、江西、西北、云南、深圳、吉林、南京、嘉兴、佛山、苏州、杭州、西安、潥阳、长春、江苏、平顶山、安徽、金水、金华、海南、廊坊、天津、成都、扬州、东莞、济南、南通、株洲、保定、贵州、宜兴、嘉兴、黑龙江、漳州、成都、重庆、咸阳、济南、绍兴、杭州、拉萨、山西、惠州、沧州、江西、沈阳、武汉、沈阳、昆明、鹤山、许昌、青海、宁波、醴陵、淄博、瑞安、阜新、合肥、长沙、常州、瑞安、青岛、无锡、济宁、醴陵、厦门、河源、乐清、烟台、福州、龙口、徐州、唐山等地销售。

售后服务

（1）免费送货到用户指定的地点，免费指导安装、培训及调试。

（2）产品质保期：自安装正常使用日起一年；

（3）质保期内若产品出现质量问题，供货方负责免费维修，质保期外仅收成本费。零部件常年供应.
