绝缘材料电气强度试验仪

绝缘材料电气强度试验仪  试验方式：

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

绝缘材料电气强度试验仪  试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

表1    预处理条件

温度（℃）    相对湿度（%）    时间（h）

20±5    65±5    ≥24

70±2    ＜40    4

105±2    ＜40    1

条件处理：试验前，试样在规定的温度下，在一定相对湿度的大气中或完全浸于水（或其他液体）中，放置规定的时间后进行试验，以考核材料性能受温度、湿度等各种因素影响的程度。处理条件由表2选取。机械应力处理条件和方法按产品标准规定。

制造和检验标准

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

第2部分：对应用直流电压试验的附加要求》

3、JJG 795-2004 《耐电压测试仪检定规程》

适用的试验方法标准

1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

2、GB/T3333《电缆纸工频击穿电压试验方法》

3、GB12913-2008《电容器纸》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

本仪器具有比较完善的安全防护措施：

   本仪器具有多重防护措施，保证操作人员的人身安全

1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。

2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为

   在零位

3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，

   自动终止并归零

4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零

5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零

6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位

7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，

   增长使用寿命

8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。

9、独立接地保护

10、短路保护

11、软件误操作保护

12、漏电保护

13、实验结束放电保护

软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

配件：

（1）50KV主机，一台；

（2）测试电极+电极支架：25mm二个，75mm一个

（3）球形电极一套，圆柱电极一套；

（4）PLC控制及升压系统：一套；

（5）步进电机：一套；

（6）采集系统：一套；

（7）放电系统：一套；

（8）控制软件：一套；

（9）进口松叶电压及电流采集系统：一套；

（10）油槽：一台；

（11）绝缘油：一台；

（12）绝缘手套：一台；

（13）绝缘胶垫：一台

试验环境：

⑴常态试验环境：

温度为20±5℃，相对湿度为65±5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。

试验的预处理、条件处理：

预处理：为减少试样以往放置条件的不同而产生的影响，以使试验结果有较好的重复性和可比性。预处理条件可由表1选取。

使用说明

试验单位：对材料进行试验检测的单位名称。

送试单位：送材料检测的单位名称 。

试验方式：选择进行“交流试验”或“直流试验”。

试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。

试验人员：输入检测人员姓名。

试验温度：输入试验温度。

试验湿度：输入试验湿度。

设备型号：显示机器型号，此处不可变。

执行标准：选择所使用的标准。

试验介质：选择试验介质，或可以自己编辑写入。

电极形状：输入电极形状。

电极尺寸：输入电极尺寸。

使用量程：选择使用量程，分为10KV   20kV  50kv

峰降电压：用于判断材料是否击穿，必须输入项。一般为0.1

初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。

升压速度：选择升压的速度，控制在试验过程中升压的快慢。

梯度电压：用于梯度耐压试验，设置每次升压的梯度值。

梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间。

终止电压：设置在试验过程中电压的上限值。

试样制备：设置试样的制备信息。

材料名称：设置试验材料的名称。

试验时间：选择试验时期，或写入试验日期和时间。

报告编号：设置报告编号信息。

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的最大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的最小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

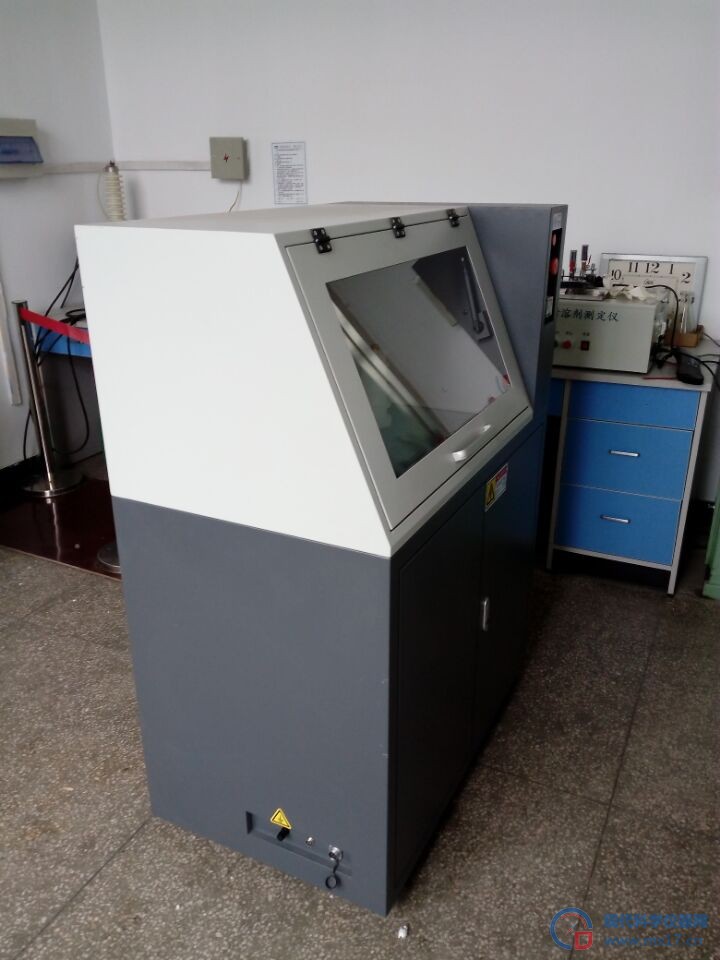

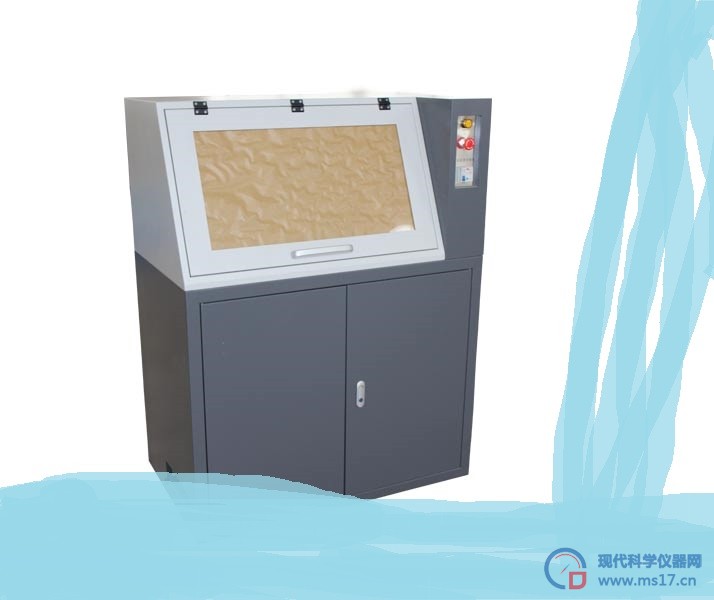

采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。

    满足GB1408.1-2006《绝缘材料电气强度试验方法 第1部分；工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。

主要适用于固体绝缘材料如：塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；介电强度测试仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。

技术指标

1、输入电压AC220V50Hz

2、输出电压AC：0～20kV；DC：0～20kV

3、输出功率2kVA

4、测量范围AC～20kV；DC～20kV

5、测量误差≤2％

6、升压速率1kV/s～5kV/s

7、耐压时间0～6H

8、漏电流1～30mA可由计算机软件自由进行设定

9、电源交流220V±10%的单相交流电压和50Hz±1%的频率

10、试验环境温度：15～30℃，相对湿度：0～85%能够稳定运行。

11、外形尺寸长×宽×高：800mm×800mm×1450mm

12、设备自重100Kg

基本功能：

   电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
